प्रमुखता देना
पेंच पीसीबी टर्मिनल ब्लॉक
,सोल्डर पीसीबी टर्मिनल ब्लॉक
,36 छेद टर्मिनल ब्लॉक के माध्यम से संपर्क
-
प्रोडक्ट का नामपीसीबी टर्मिनल ब्लॉक
-
तार गेज22-14एडब्ल्यूजी
-
माउन्टिंग का प्रकारहोल/सरफेस माउंट के माध्यम से
-
वेल्टेज रेटिंग250V/300V/400V/500V
-
वर्तमान रेटिंग2ए/5ए/10ए/15ए/20ए/25ए/30ए
-
समाप्ति पद्धतिपेंच/सोल्डर
-
पंक्तियों की संख्या1/2/3/4/5/6
-
इन्सुलेशन प्रतिरोध1000MΩ/मिनट
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामSCED
-
मॉडल संख्याटीजे381

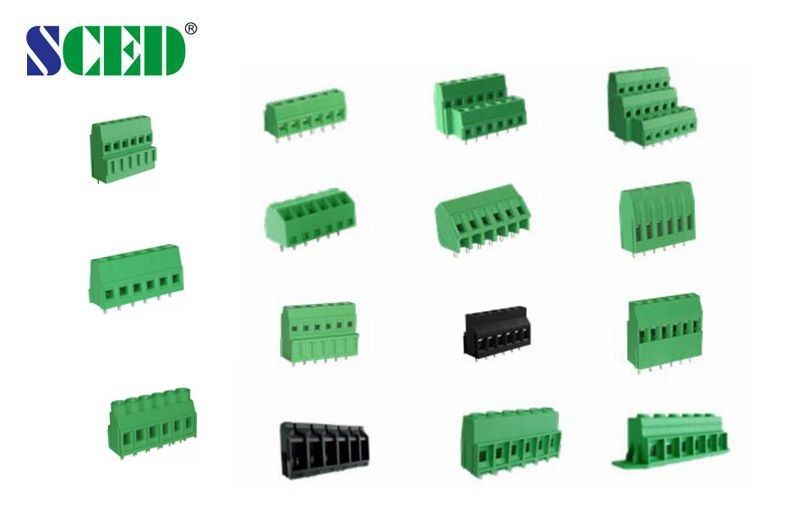

छेद पीसीबी टर्मिनल ब्लॉक के माध्यम से 2-36 सतह माउंट के लिए संपर्क
उत्पाद का वर्णन:
पीसीबी टर्मिनल ब्लॉक एक इलेक्ट्रॉनिक कनेक्टर टर्मिनल है जिसका उपयोग इलेक्ट्रॉनिक उद्योग में संपर्क के लिए किया जाता है। यह विभिन्न आवश्यकताओं को पूरा करने के लिए विभिन्न विकल्प प्रदान करता है। इसमें 1/2/3/4/5/6 पंक्तियाँ हैं,और यह AC2000V/min वोल्टेज का सामना कर सकता है. पिच 3.5 मिमी/5.0 मिमी/5.08 मिमी में उपलब्ध है, और वर्तमान रेटिंग 2 ए / 5 ए / 10 ए / 15 ए / 20 ए / 25 ए / 30 ए हो सकती है। इसे छेद के माध्यम से या सतह माउंट द्वारा माउंट किया जा सकता है।
पीसीबी टर्मिनल ब्लॉक इलेक्ट्रॉनिक उद्योग के लिए डिज़ाइन की गई एक विश्वसनीय और टिकाऊ संपर्क प्रणाली है। इसमें विभिन्न विशेषताएं हैं, जैसे कि उच्च सहनशीलता वोल्टेज,बड़ी रेटिंग वर्तमान और कई पंक्तियाँयह स्थापित करने और उपयोग करने में आसान है, और यह अनुप्रयोगों की एक विस्तृत श्रृंखला का समर्थन करता है। यह विभिन्न प्रकार के इलेक्ट्रॉनिक कनेक्टर आवश्यकताओं के लिए एक आदर्श विकल्प है।
विशेषताएं:
- उत्पाद का नामः पीसीबी टर्मिनल ब्लॉक
- माउंटिंग प्रकारः छेद के माध्यम से/सतह माउंट
- नामित वोल्टेजः 250V/300V/400V/500V
- पिचः 3.5mm/5.0mm/5.08mm
- रेटेड करंटः 2A/5A/10A/15A/20A/25A/30A
- समाप्ति विधि: पेंच/सोल्डर
- संपर्कः स्थायित्व के लिए उच्च गुणवत्ता वाले संपर्क
अनुप्रयोग:
SCED का TJ381 टर्मिनल ब्लॉक विभिन्न अनुप्रयोगों के लिए उपयुक्त एक इलेक्ट्रॉनिक कनेक्टर है। यह उच्च गुणवत्ता वाली सामग्री से निर्मित है, जो बेहतर विद्युत प्रदर्शन प्रदान करता है।टर्मिनल ब्लॉक 2000V AC तक का सामना करने के लिए डिज़ाइन किया गया है और इसमें 1000MΩ तक का इन्सुलेशन प्रतिरोध है, यह 250V/300V/400V/500V के तहत काम करने की अनुमति देता है। यह छेद और सतह माउंट सहित माउंट प्रकारों की एक श्रृंखला में भी उपलब्ध है।यह टर्मिनल ब्लॉक इलेक्ट्रॉनिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक विश्वसनीय और लागत प्रभावी समाधान है.
तकनीकी मापदंडः
| संपत्ति | मूल्य |
|---|---|
| पंक्तियाँ संख्या | 1/2/3/4/5/6 |
| वर्तमान रेटिंग | 2A/5A/10A/15A/20A/25A/30A |
| ब्रांड | SCED |
| रंग | सफेद/काला/ग्रे |
| माउंटिंग प्रकार | छेद/सतह माउंट के माध्यम से |
| पिच | 3.5mm/5.0mm/5.08mm |
| वोल्टेज का सामना करें | AC2000V/मिनट |
| सामग्री | प्लास्टिक/धातु |
| वोल्टेज रेटिंग | 250V/300V/400V/500V |
| उत्पाद का नाम | पीसीबी टर्मिनल ब्लॉक |
अनुकूलन:
ब्रांड नामः एससीईडी
मॉडल संख्याः TJ381
उत्पत्ति का स्थान: चीन
सामग्रीः प्लास्टिक/धातु
पंक्तियों की संख्या: 1/2/3/4/5/6
इन्सुलेशन प्रतिरोधः 1000MΩ/मिनट
माउंटिंग प्रकारः छेद के माध्यम से/सतह माउंट
वायर गेजः 22-14AWG
टर्मिनल ब्लॉक कनेक्टर्स का उपयोग
पीसीबी टर्मिनल ब्लॉक विद्युत और इलेक्ट्रॉनिक उद्योगों में तारों और केबलों को जोड़ने के लिए उपयोग किए जाने वाले महत्वपूर्ण संपर्क घटक हैं।उन्हें टर्मिनल बोर्ड या स्ट्रिप के रूप में भी जाना जाता है और दो या अधिक तारों के बीच एक सुरक्षित कनेक्शन बनाने के लिए उपयोग किया जाता है.
टर्मिनल ब्लॉक विभिन्न आकारों, आकारों और सामग्रियों में उपलब्ध हैं। उन्हें ऑटोमोटिव, औद्योगिक और उपभोक्ता इलेक्ट्रॉनिक्स जैसे अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग करने के लिए डिज़ाइन किया गया है।वे नियंत्रण कक्षों में उपयोग के लिए भी आदर्श हैंबिजली प्रणाली, उपकरण और अन्य विद्युत उपकरण।
टर्मिनल ब्लॉक विश्वसनीय संपर्क प्रदान करते हैं और स्थापित करने और बनाए रखने में आसान होते हैं। वे दो या दो से अधिक तारों के बीच एक सुरक्षित और विश्वसनीय कनेक्शन प्रदान करते हैं, जिससे एक सुरक्षित कनेक्शन सुनिश्चित होता है।संपर्क एक टिकाऊ सामग्री से बने होते हैं, जैसे तांबा या पीतल, और इन्सुलेशन गर्मी और लौ प्रतिरोधी सामग्री से बना है।
एससीईडी के टर्मिनल ब्लॉक कनेक्टर्स के लाभ
एससीईडी के टर्मिनल ब्लॉकों को गुणवत्ता और प्रदर्शन के उच्चतम मानकों को पूरा करने के लिए डिज़ाइन किया गया है। वे सुविधाओं और लाभों की एक विस्तृत श्रृंखला प्रदान करते हैं, जिनमें शामिल हैंः
- उच्च इन्सुलेशन प्रतिरोध
- तारों के मापकों की विस्तृत श्रृंखला
- एकाधिक माउंट विकल्प
- स्थापित करने और बनाए रखने में आसान
- विश्वसनीय और सुरक्षित कनेक्शन
एससीईडी के टर्मिनल ब्लॉक विभिन्न अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किए गए हैं और विभिन्न सामग्रियों, आकारों और विन्यासों में उपलब्ध हैं।आप एक ऑटोमोटिव के लिए एक टर्मिनल ब्लॉक की जरूरत है या नहीं, औद्योगिक या उपभोक्ता इलेक्ट्रॉनिक्स अनुप्रयोग, SCED आपके लिए सही समाधान है।
पैकिंग और शिपिंग:
पीसीबी टर्मिनल ब्लॉक की वस्तुओं को सुरक्षात्मक प्लास्टिक में पैक किया जाता है और एक कार्डबोर्ड बॉक्स में रखा जाता है।
फिर कार्डबोर्ड बॉक्स को टेप से सील कर दिया जाता है और उस पर जानकारी के साथ लेबल लगाया जाता है।
चिह्नित बॉक्स को एक शिपिंग कंटेनर में रखा जाता है।
इसके बाद शिपिंग कंटेनर को सील कर लेबल लगाया जाता है और शिपिंग के लिए तैयार कर दिया जाता है।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
