पैनल टर्मिनल ब्लॉक के माध्यम से पीसीबी पैनल माउंट कनेक्टिंग पेंच M3
-
प्रमुखता देना
वायरिंग टर्मिनल ब्लॉक
,फीड थ्रू टर्मिनल ब्लॉक
-
टर्मिनल चौड़ाई10.00 मिमी
-
रेटेड वोल्टेज/करंट300V/30A
-
आवासपीए66/यूएल 94वी-0
-
रंगस्लेटी
-
पेंचएम3/स्टील/जिंक प्लेटेड
-
दबाना पिंजरापीतल/निकल चढ़ाया हुआ
-
उत्पत्ति के प्लेसशेनझेन, चीन
-
ब्रांड नामSCED
-
प्रमाणनUL, CE
-
मॉडल संख्याटीआर-4एन-02
-
न्यूनतम आदेश मात्रा200 पीसी
-
पैकेजिंग विवरणमानक निर्यात कार्टन
पैनल टर्मिनल ब्लॉक के माध्यम से पीसीबी पैनल माउंट कनेक्टिंग पेंच M3
पैनल टर्मिनल ब्लॉक के माध्यम से पीसीबी पैनल माउंट कनेक्टिंग पेंच M3
1पेंच: एम3/ स्टील/ जिंक लेपित
2बिजली आपूर्ति, पावर फिल्टर और औद्योगिक नियंत्रण के लिए प्रयोग किया जाता है
3. 10 मिमी के भीतर मोटाई के साथ पैनल को इकट्ठा करना आसान है।
4ऑपरेटिंग तापमानः -40°C~+150°C
फोटो पैरामीटर और चित्रविनिर्देशः
|
यूएल तकनीकी डेटा |
बी |
सी |
D |
|
नामित वोल्टेज/वर्तमान वी/ए |
300 / 30 |
|
३०० / १० |
|
वायर रेंज AWG |
10-30 |
|
10-30 |
|
आईईसी तकनीकी डेटा |
|
||
|
ओवरवोल्टेज श्रेणी |
Ⅲ |
Ⅲ |
Ⅱ |
|
दूषित वर्ग |
3 |
2 |
2 |
|
नामित वोल्टेज/वर्तमान वी/ए |
500 / 32 |
630 / 32 |
1000 / 32 |
|
नामित झटके का वोल्टेज KV |
6 |
6 |
6 |
|
नामित कनेक्शन क्षमता मिमी2 |
4 |
||
|
सामग्री |
|
||
|
इन्सुलेशन सामग्री/ज्वलनशीलता वर्ग |
PA66 / UL94, V-0 |
||
|
क्लैंप केज/प्लेटिंग |
पीतल/निकल लेपित |
||
|
संवाहक बोर्ड/प्लैटिंग |
पीतल/निकल लेपित |
||
|
स्क्रू / प्लैटिंग |
स्टील/जिंक लेपित |
||
|
अन्य आंकड़े |
|
||
|
स्ट्रिपिंग लंबाई मिमी |
8 |
||
|
स्क्रू / टॉर्क / एलबीएफ.इन |
M3 / 5.3-7 |
||
अनुप्रयोग:
1पीसीबी, आवृत्ति परिवर्तक,
2सर्वर साइट, स्विच, विद्युत आपूर्ति, विद्युत प्रकाश व्यवस्था, उद्योग नियंत्रण, स्वचालन, विद्युत शक्ति,
3रेल परिवहन, संचार, सुरक्षा, चिकित्सा उपकरण, सैन्य, लिफ्ट आदि।
प्रतिस्पर्धात्मक लाभ:
- स्थिर अच्छी गुणवत्ता
- प्रतिस्पर्धी मूल्य
- शीघ्र प्रतिक्रिया
- चयन के लिए उत्पादों की पूरी श्रृंखला
- ग्राहकों की मांग के अनुसार सटीक भाग डिजाइन करने के लिए लचीला

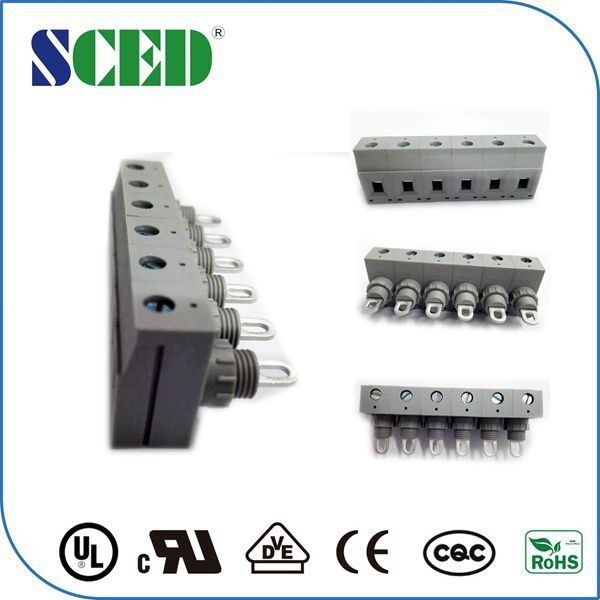

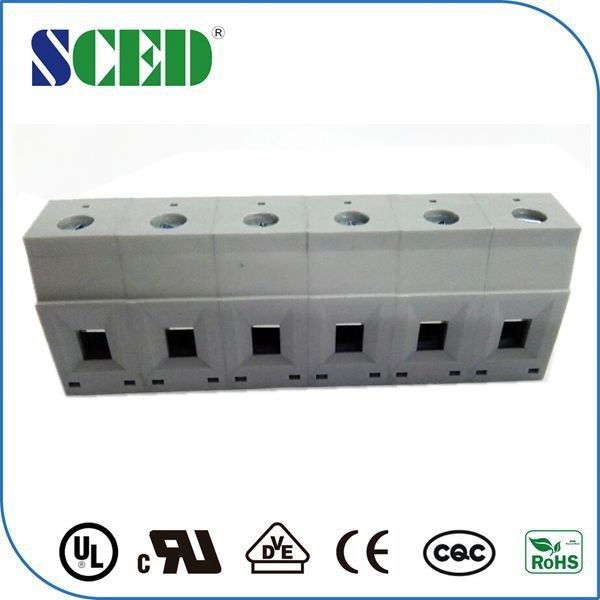

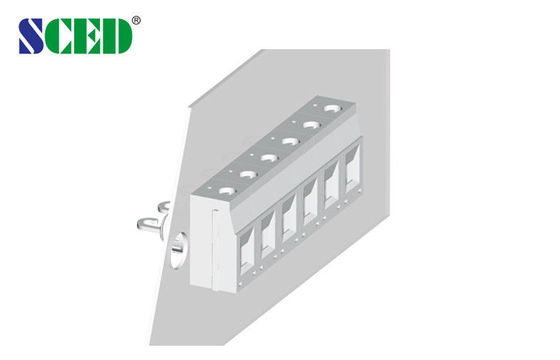

फोटो और चित्र
फोटो
एससीईडी प्रमाणन फोटोः
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
